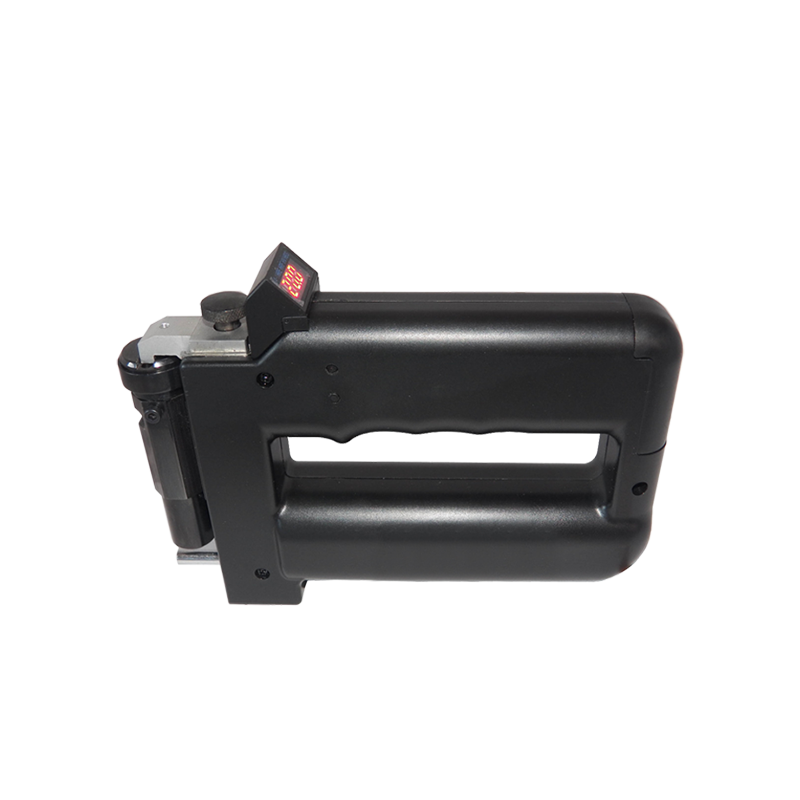

產品概述MDW-ZS系列電動韋氏硬度計，基于機械壓入測量原理，智能化設計可方便快捷的現場檢測金屬硬度。微型電機提供動力，手指輕按開關即可完成測量，極大地提高了質檢人員的工作效率；創新設計實現了免拆卸硬度值校準，可實現一鍵式校準，操作簡單快捷；獨創測頭壓力保護裝置，被測件預壓緊裝置，提高了檢測準確度。數字化顯示屏帶給技術人員更好的測量體驗，并且能夠對成批產品進行高效的逐件合格檢測，可滿足生產質量控制及合格判定的檢測需求。被廣泛的應用于鋁型材行業及諸多門窗幕墻企業、工程質檢及技術監督部門，是提高生產合格率、節約成本必備的專業檢測儀器。
功能用途判定鋁型材有無熱處理，檢查熱處理效果，判定鋁型材力學性能是否合格；
判定鋁型材是否為不適當的合金加工而成，判定鋁型材合金成分是否合格；
對于不便于取樣或送到實驗室的過長、過重工件或裝配件進行現場檢測；
通過對韋氏硬度計，臺式硬度計及拉伸試驗機進行對比實驗，確定某種產品的韋氏硬度合格值，利用這一數據既可以在生產線上對產品進行工藝控制，也可作為產品出廠合格檢驗和驗收檢驗的依據；
應用于國內大多數鋁型材廠和許多門窗幕墻企業、工程質檢及技術監督部門。
工作原理MDW-ZS系列韋氏硬度計是一種機械式壓痕硬度計。在一定壓力作用下，將壓針壓入試樣表面，壓針壓入試樣表面的深度與材料硬度成反比，最后再通過杠桿與螺旋桿帶動指針將壓入深度轉換為材料硬度，硬度值直接在屏幕上顯示。韋氏硬度用符號HW表示，例如，韋氏硬度值為16時可表示為16HW。測得的韋氏硬度值可按附表換算成維氏、洛氏等其它硬度值。對于超出最大量程的試樣，加力后屏幕數值顯示20；對于低于最小量程的試樣，加力后指針無明顯變化，仍顯示為0。
工作條件儀器應在清潔、無振動的環境中使用，周圍應無腐蝕性介質。
儀器特點小型便攜式儀器，體積小、重量輕、單手操作，可快速測量鋁合金材料的硬度；
無高難操作技能要求，特別適用于生產現場、銷售現場或施工現場對產品進行快速無損的硬度檢驗；
測試過程不必取樣，能夠無損地檢測材料硬度；
采用微型電機作為動力，電池組作為電源，僅需手指輕按開關即可實現測量，極大減輕了批量檢測時質檢人員的工作量；
含有測頭壓力保護裝置，能最大程度地消除操作誤差，提高測量精度；
免拆卸硬度值校準技術，比傳統的鉗式硬度計校準更為簡單快捷；
被測件預壓緊裝置，檢測時可自行調正被測材料與測頭間的垂直角度，避免檢測時因備檢材料放置偏斜造成的檢測誤差；
檢測作業時采用一鍵式操作即可實現電源控制檢測操作的全部過程，高效方便；
測頭與砧座之間尺寸可調，適用于檢測不同厚度的型材；
數顯式屏幕，讀數方便直觀，絕佳的測量體驗。
操作方法及注意事項儀器使用
為避免儀器誤操作帶來人身傷害，儀器設有安全鎖功能。在測量前，需按住開關約1秒，待紅色電源指示燈亮起后，儀器方可進行測量。
① 將被測件置于砧座與預壓緊裝置之間，為了保證測量結果準確性和不破壞壓緊裝置及壓針針頭請注意保持被測件穩定無扭動，按下手柄下方
的開關，顯示屏顯示(RUN)，聽到“嘀”聲后，顯示屏示值即為該材料的韋氏硬度值。按附表可換算成維氏、洛氏等其它硬度值。② 松開開關，顯示屏保留本次檢測數值。
注意：MDW-ZS系列默認硬度單位為韋氏，通過單位轉換按鍵可得到相對應的巴氏、洛氏、維氏硬度值。也可通過硬度值顯示轉換按鈕預先設置韋氏、巴氏、洛氏、維氏硬度單位中的一種，測量時儀器示數即為相應制式的硬度值。
儀器校準
本儀器校準分為滿刻度校準和標準試樣校準。滿刻度校準是在儀器空打至止動狀態下，通過按動數碼顯示裝置上的滿刻度校準按鈕使顯示值變為20的過程。標準試樣校準即通過調節窗口調整儀器套筒內的調節螺母，將對置于儀器砧座與壓針間的標準試樣施力至止動后把數顯值調整至與標準試樣相同數值的過程。
滿刻度校準在不使用標準試樣的情況下，按動手柄下方的開關讓硬度計空打，聽到“嘀”聲后，檢查顯示值是否為20。如達不到滿刻度20，通過按動手柄左側的滿刻度校正按鈕0.5秒（此時顯示器顯示）當顯示值變為20。松開滿刻度校正按鈕，儀器恢復測量前狀態，滿刻度校準完成。
標準試樣校準
① 在儀器砧座與壓針間放入韋式硬度標準塊，按動手柄下方的開關，聽到“嘀”聲后，檢查數顯值是否與韋氏硬度標準塊的標值相吻合（允許偏差±0.5HW）。若兩數值相同，松開開關儀器恢復測量前狀態，標準試樣校準即完成。
② 如數顯值與韋氏硬度標準塊的標值不吻合（允許偏差±0.5HW），松開開關后，應使用儀器箱內配備的專用調節扳手，旋動位于表頭下方套筒上調節窗口內的調節螺母，即可改變彈簧對壓針的壓力，從而改變顯示屏示數。如讀數小于標準塊硬度值，表明彈簧壓力過大，這時應向右旋松螺母；反之應向左旋緊螺母。螺母每旋動1/4圈，硬度值示數改變約1HW。調整后需重新測試標準硬度塊，直至調整到與標準硬度塊的標值相吻合為止。
更換壓針
滿刻度校準時若顯示（error）并閃爍，表示壓針已不可使用，需更換新壓針;因MDW-ZS系列更換壓針時容易造成電子傳感器損壞，故使用者在需要更換壓針時將儀器寄回生產廠家更換。
校準注意事項
間隔一段時間（1-2周），應檢查一次滿刻度數值，確定壓針是否發生磨損，如滿刻度數值已經發生改變，應進行一次滿刻度校準。當滿刻度值無法調到20時，說明儀器已存有故障或壓針嚴重磨損，此時應更換壓針或將儀器寄回公
司維修。
應經常利用標準硬度塊對儀器硬度測量的精確度進行檢查，發現偏差后進行標準試樣校準，用標準試樣進行校時，
只需測量其上表面硬度值。放置校準硬度塊時，應使壓針避開有壓痕的部位，因為壓痕的邊棱將影響壓針在試樣面的
刺入深度，影響測量的準確性。
在用標準塊校準時，如需調整，在調整前松開開關，將標準塊撤掉后再通過旋動位于表頭下方套筒上調節窗口內的
調節螺母對儀器進行校準，備用的標準塊請請致電美泰公司或登錄美泰公司官網進行購置。
出廠前已進行了螺釘的滿刻度調節，未發生如下情況，請勿再次調整：
① 更換了新的壓針；
② 壓針磨損造成的示值不準；
請勿通過調整調節螺釘來校準測試標準硬度塊的讀數；
在測試時請勿扭動被測件，否則可能會造成使壓針損壞或折斷，備用的壓針請請致電美泰公司或登錄美泰公司官網進行購置。
測量時注意事項
試樣：試樣表面應做清潔處理，試樣上的污物，特別是細砂粒會影響測量精度；
靈敏度：若待測工件硬度值在儀器的精準測量范圍（5HW~18HW）之外，儀器測量靈敏度會降低，測量精度不高，
此時應考慮使用其他硬度計；
試樣邊緣：測試時測量點到試樣邊緣的距離應大于5mm,靠近試樣邊緣會影響測量精度；
相鄰壓痕：測試時應注意兩相鄰壓痕之間的距離應大于6mm，否則前一個壓痕對后一次測量的精度將產生影響；
氧化膜：即使堅硬的氧化膜很薄，也會對測值精度產生影響，經驗表明，厚度為10μm的氧化膜將會使硬度測量值偏
高0.5～1HW；
涂層：儀器表面的各種涂層都會嚴重影響測量精度，因此，要在測量前用砂紙或溶劑除掉涂層之后再進行硬度測
量。
測量時試樣表面應與壓針垂直，試樣底部應與砧座緊密貼合，否則將會產生測量誤差；
儀器砧座與沖針具有相同的硬度，除檢查滿刻度數值外，一般不要空打，經常空打會磨損壓針，降低壓針使用壽
命；
在測試過程中應避免試樣扭動，否則將造成測量誤差或損壞壓針。
儀器的保養與維護防污損：儀器在使用中應經常用軟布擦拭，除去附著在儀器表面上，特別是砧座和套筒支撐面上的灰塵和污物，特別要防止
從表盤縫隙或壓針周圍進入污物，否則會影響測量精度或造成故障；
防銹蝕：即使儀器的所有部件在出廠前已經做過防銹蝕處理，若儀器在生產現場長期使用時不注意維保，部分部件也有可能
發 生銹蝕，使用中應注意，除經常擦拭外，特別要注意防水，多數部件遇水后會銹蝕，表頭內進水會發生銹死導致儀器損
毀；
防跌落：儀器由許多精密部件構成，如果發生跌落，會造成某些部件的永久性損壞；
勿拆卸：每臺儀器需要專業人士的調試與裝配，嚴格的測試，方可確保儀器精準的測量，非專業人員難以掌握。因此，除校
準中準拆卸的部件外，不得擅自拆卸；
如儀器長期不使用，應在用完后及時取出電池，以防電池過放電縮短使用壽命。
-
-
連接方式 分體式 工作原理 壓痕 標準試樣校準 檢測標準塊 滿刻度校準 一鍵校準 更換壓針 廠家更換 顯示方式 數顯 測量方式 電動 測量材料 鋁合金（1100～7075系列） 測量范圍（洛氏、維氏） 25～110HRE、58～131HV 顯示分辨率 1HW 精確測量范圍 5~18HW 精 度 0.5HW 量 程 0~20HW -
美泰韋氏硬度計備用壓針 美泰韋氏硬度計壓針，采用硬度超高的硬鋼壓針，符合國標GB/T32660-2016,通用美國及大部分國內韋氏硬度計。圓錐形壓針圓錐角60°，圓柱形壓針直徑0.4mm。主要用于壓入被測件表面來測試材料硬度，屬于美泰韋氏硬度計的標準配置。 美泰韋氏硬度計標準硬度塊 美泰韋氏硬度計標準硬度塊，標準硬度值15.5-16.5HW，尺寸規格 150×25×2（mm）,主要用于判定硬度計工作時的誤差是否在國家標準或國際標準允許的誤差范圍內，用于儀器使用前校準，以減小測量誤差。每個標準硬度塊上刻有硬度值均與合格資證一一對應，可保證其國家標準或國際標準的追溯性。標準塊均采用鍍硬化層的工藝特制而成，選材優良，硬度值穩定可靠，是日常硬度檢測及校正應用的標準依據，也是確保儀器進行精準硬度測量必備的配件。屬于美泰韋氏硬度計的標準配置。 美泰韋氏硬度計專用小螺絲刀 韋氏硬度計專用小螺絲刀，總長度145mm，直徑3mm，主要用于硬度計滿刻度校準和更換壓針。屬于美泰韋氏硬度計的標準配置。 美泰韋氏硬度計專用扳手 韋氏硬度計專用扳手，外觀為十字套筒，套筒直徑12mm，長35mm，手柄長度50mm，主要用于硬度計標準試樣校準和更換壓針。屬于美泰韋氏硬度計的標準配置。 美泰韋氏硬度計隨機資料 美泰韋氏硬度計儀附有專用的隨機裝箱資料。包括產品合格證、保修卡、產品說明書、裝箱清單。隨機資料采用專用的銅版紙印制，說明書的圖文設計美觀、易懂、便于長久保存。注：美泰品牌系列產品的隨機資料均可登陸www.jszhengliang.com下載電子版。 美泰韋氏硬度計ABS儀器箱 美泰韋氏硬度計儀器箱，尺寸規格27cm×18cm×18.5cm。采用ABS工程塑料精制而成，密封防水、抗摔防震，具有耐熱性、耐低溫等優良性能，可有效防御惡劣環境中的油污、粉塵及各種腐蝕，箱體尺寸符合航空、列車攜帶標準（可放于座位底下和行李架上），安全、可靠、穩定。 美泰韋氏硬度計電源適配器 輸出電壓電流分別為4.2V，2A，適配于美泰韋氏硬度計鋰電池，為電池充電。 美泰MDW-ZS系列鋁合金韋氏硬度計儀器主機 美泰MDW-ZS系列韋氏硬度計，量程0-20HW,測量精度0.5HW，測量范圍25～110HRE，顯示精度1HW，儀器重量0.65Kg。可測量大多數鋁合金材料硬度。被廣泛的應用于國內大多數鋁型材行業，許多門窗幕墻企業、工程質檢及技術監督部門。屬于美泰韋氏硬度計的標準配置。 -
美泰韋氏硬度計備用壓針 美泰韋氏硬度計壓針，采用硬度超高的硬鋼壓針，符合國標GB/T32660-2016,通用美國及大部分國內韋氏硬度計。圓錐形壓針圓錐角60°，圓柱形壓針直徑0.4mm。主要用于壓入被測件表面來測試材料硬度，屬于美泰韋氏硬度計的標準配置。 美泰韋氏硬度計標準硬度塊 美泰韋氏硬度計標準硬度塊，標準硬度值15.5-16.5HW，尺寸規格 150×25×2（mm）,主要用于判定硬度計工作時的誤差是否在國家標準或國際標準允許的誤差范圍內，用于儀器使用前校準，以減小測量誤差。每個標準硬度塊上刻有硬度值均與合格資證一一對應，可保證其國家標準或國際標準的追溯性。標準塊均采用鍍硬化層的工藝特制而成，選材優良，硬度值穩定可靠，是日常硬度檢測及校正應用的標準依據，也是確保儀器進行精準硬度測量必備的配件。屬于美泰韋氏硬度計的標準配置。
