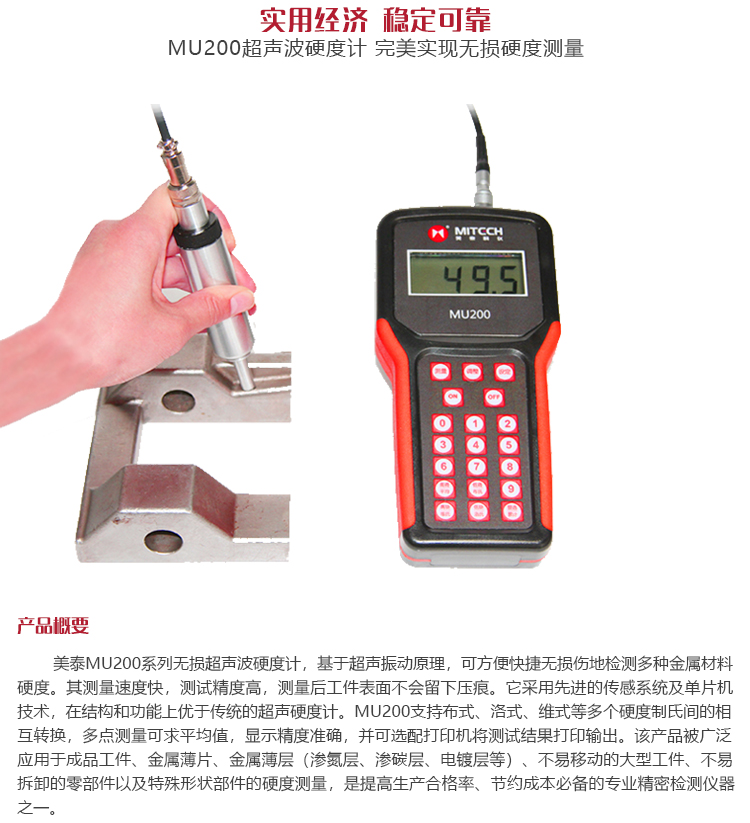

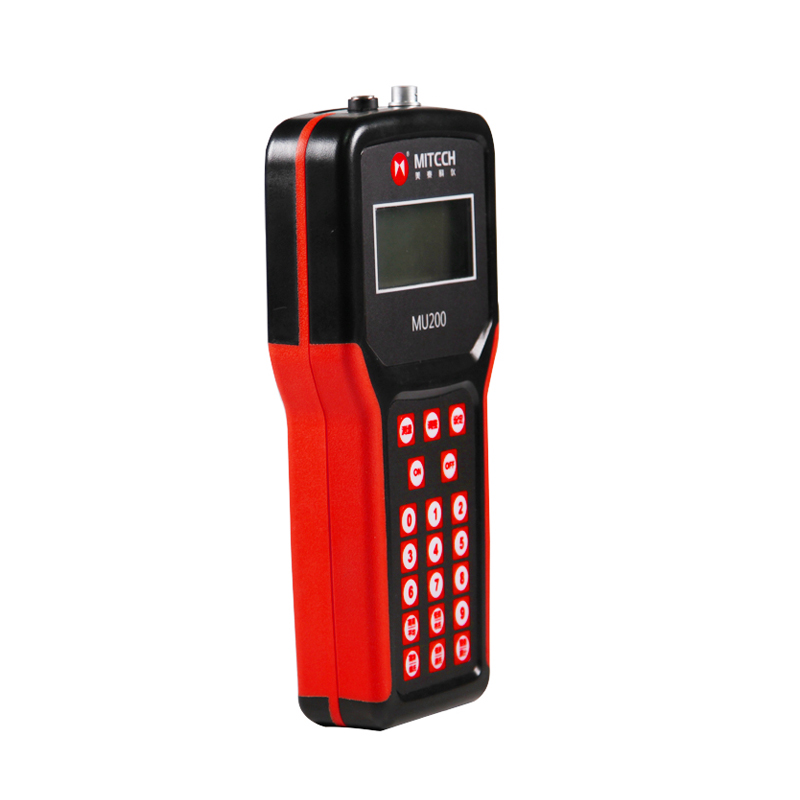

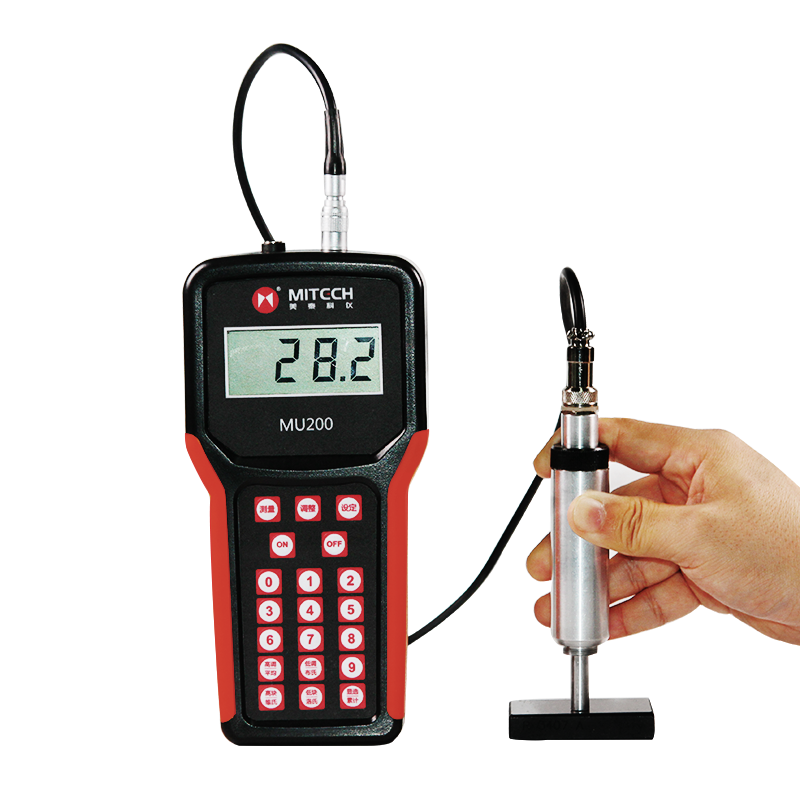

產品概述美泰MU200系列無損超聲波硬度計，基于傳感器測桿的超聲振動原理，可方便快捷無損傷地檢測多種金屬材料硬度。其測量速度快，測試精度高，測量后工件表面不會留下壓痕。它采用先進的傳感系統及單片機技術，在結構和功能上優于傳統的超聲硬度計。MU200支持布式、洛式、維式等多個硬度制氏間的相互轉換，多點測量可求平均值，顯示精度準確，并可選配打印機將測試結果打印輸出。該產品被廣泛應用于成品工件、金屬薄片、金屬薄層（滲氮層、滲碳層、電鍍層等）、不易移動的大型工件、不易拆卸的零部件以及特殊形狀部件的硬度測量，是提高生產合格率、節約成本必備的專業精密檢測儀器之一。
功能用途模具型腔；
軸承及其它零件；
壓力容器、汽輪發電機組及其設備的失效分析；
重型工件；
已安裝的機械或永久性組裝部件；
試驗空間很狹小的工件；
金屬材料倉庫的材料區分；
大型工件大范圍內多處測量部位的快速檢驗。

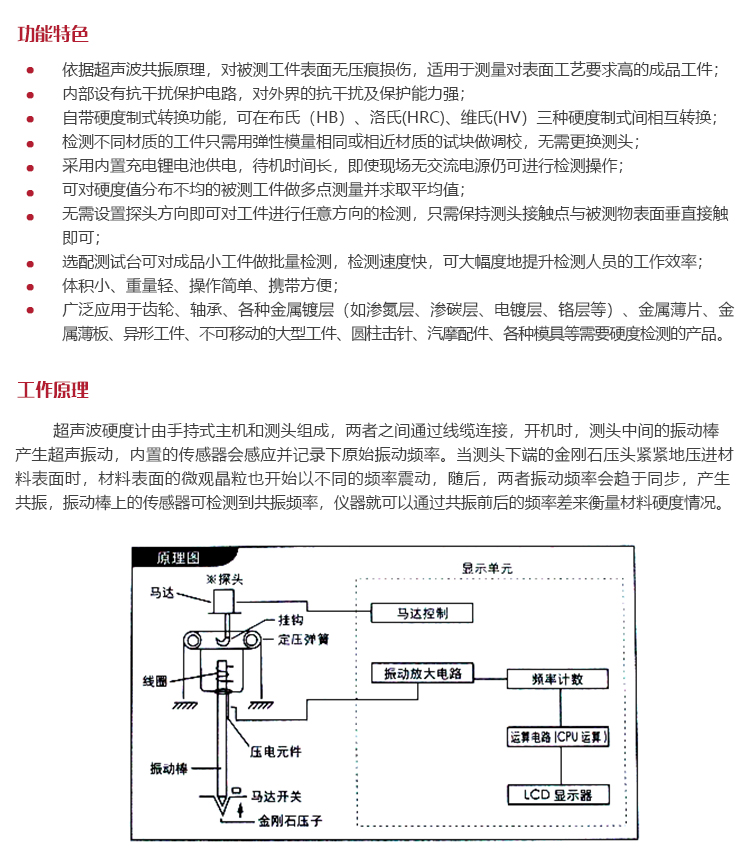

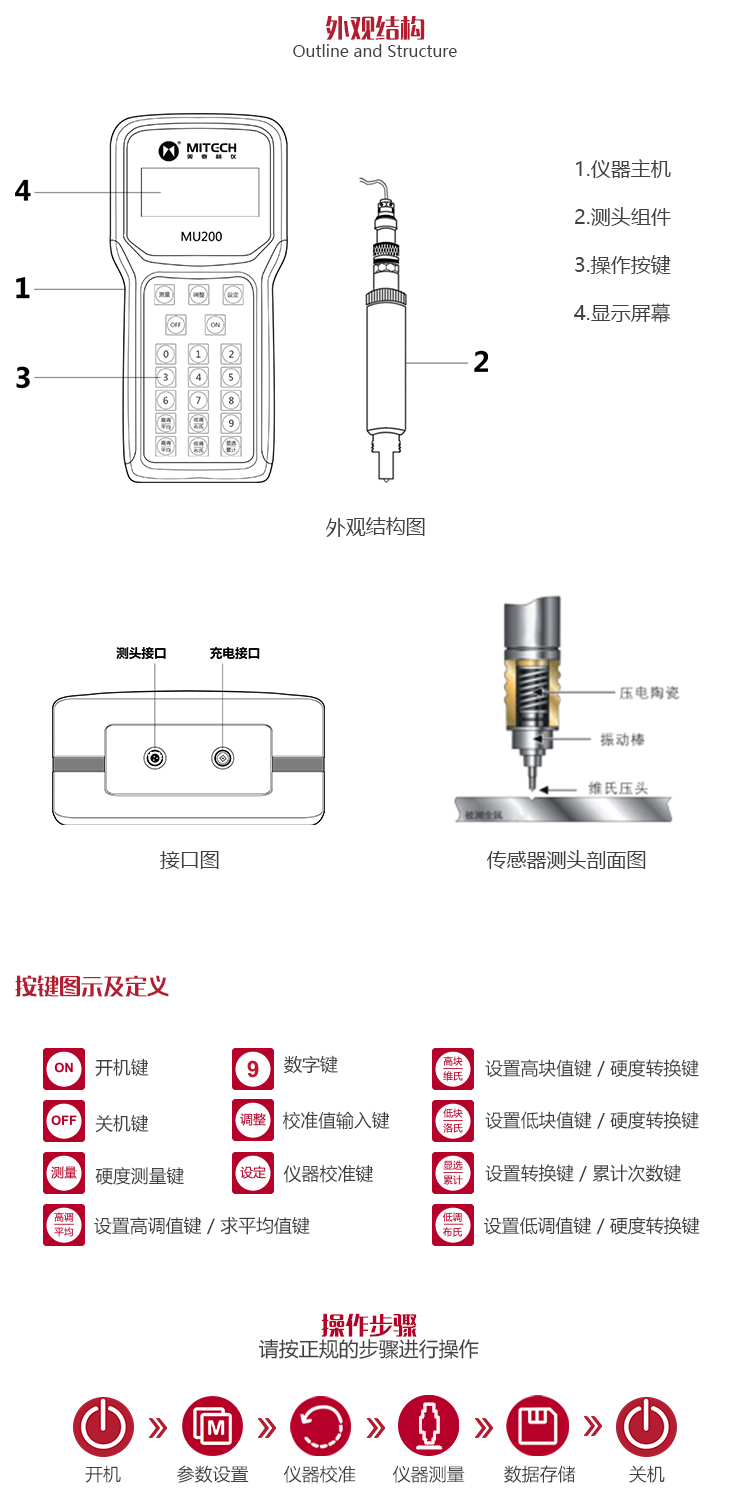

工作原理超聲波硬度計由手持式主機和測頭組成，兩者之間通過線纜連接，測頭中間內置一根振動棒，下端連接維氏壓頭。開機后，振動棒產生超聲振動，振動頻率被固定在振動棒上的傳感器感應到，當測頭下端的金剛石壓頭緊緊地壓進材料表面時，微觀上，振動棒把震蕩傳遞給材料的微觀晶粒，使得晶粒也開始以不同的頻率震動，當兩者振動頻率趨于同步時會產生共振，于是，傳感器可檢測到振動棒共振前后的頻率變化量，根據材料的彈性模量和頻率變化量可推算出材料硬度值。
工作條件操作溫度：-10℃~+50℃；
存儲溫度：-30℃~+60℃；
l相對濕度：≤90%；
周圍環境無強震動，無強磁場，無腐蝕性介質及嚴重粉塵。
儀器特點依據超聲波共振原理，對被測工件表面無壓痕損傷，適用于測量對表面工藝要求高的成品工件；
內部設有抗干擾保護電路，對外界的抗干擾及保護能力強；
主要用于測量金屬洛氏（HRC）硬度，自帶硬度制式轉換功能，可在布氏（HB）、洛氏(HRC)、維氏(HV）三種硬度制式間相互轉換；
檢測不同材質的工件只需用彈性模量相同或相近材質的試塊做調校，無需更換測頭；
采用內置充電鋰電池供電，待機時間長，即使現場無交流電源仍可進行檢測操作；
可對硬度值分布不均的被測工件做多點測量并求取平均值；
無需設置探頭方向即可對工件進行任意方向的檢測，只需保持測頭接觸點與被測物表面垂直即可；
選配測試臺可對成品小工件做批量檢測，檢測速度快，可大幅度地提升檢測人員的工作效率；
體積小、重量輕、操作簡單、攜帶方便；
廣泛應用于齒輪、軸承、各種金屬鍍層（如滲氮層、滲碳層、電鍍層、鉻層等）、金屬薄片、金屬薄板、異形工件、不可移動的大型工件、圓柱擊針、汽摩配件、各種模具等需要硬度檢測的產品。
操作方法及注意事項1 儀器開機
按下開關接通電源，顯示屏顯示“.0”，儀器進入正常測量狀態。
2 定位
將測頭按選定的測量方向緊壓在試樣表面上，作用力方向應與試樣表面垂直。

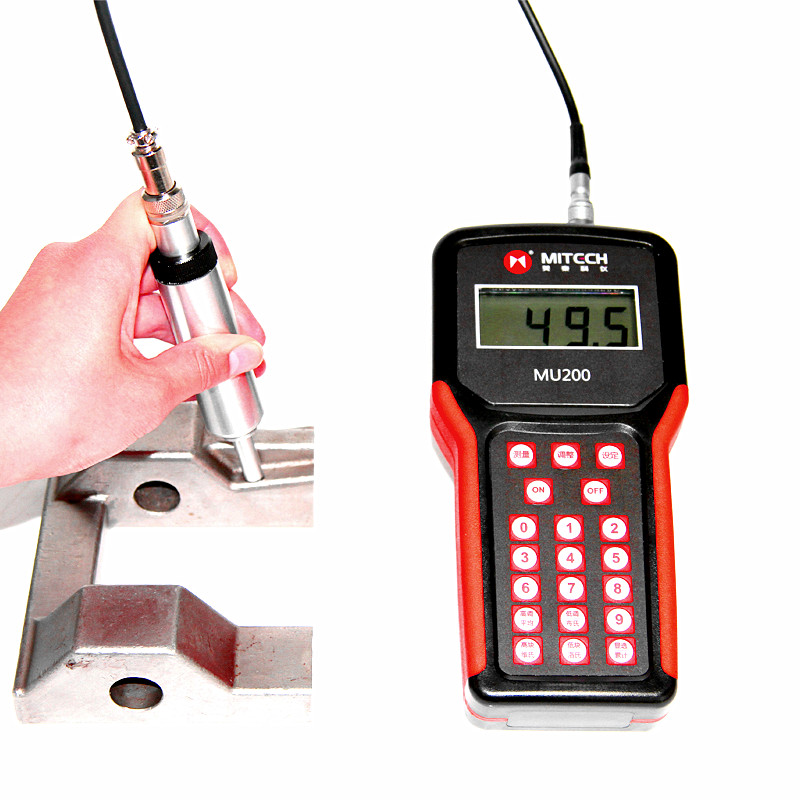

3 測量
按動儀器主機上的按鈕測量，測頭壓下后停留1~2秒，顯示屏顯示測量結果，儀器默認的測量結果單位為洛氏（HRC），測頭抬起時示值歸零；
測量時，應保持測頭垂直于工件表面，緩慢地與工件表面接觸后快速壓到底，嚴禁帶有沖擊力撞擊工件表面，否則將影響測量值的準確性甚至損壞測頭；
測量極細小的平面時（如齒輪的齒面），摘下測頭前部套筒，將測頭直接放在被測部位，金剛石頂尖壓在被測工件表面即可測量（測量過程注意保持穩定，否則將影響測量結果）。
4 儀器關機
測量結束后需拆下測頭裝置和連接線纜，清潔好測頭裝置中的金剛石壓頭表面，按下電源鍵關閉電源后方可將各部件放入儀器機箱中。
5 測量注意事項
應避免儀器受到強烈震動；
請勿將儀器置于強磁場的環境中，否則可能會導致儀器內部的精密傳感器失效而無法測量；
插拔測頭時，應捏住活動外套沿軸線用力，請勿旋轉探頭，以免損壞探頭電纜芯線；
油、灰塵的附著會使探頭線逐漸老化、斷裂，使用后應清除纜線上的污垢；
測量過程中要求試樣、操作者、測頭裝置均穩定，作用力方向應通過測頭裝置軸線；
測量開始時應將測頭裝置快速下壓接觸待測材料，下壓速度過慢也可能導致測量結果不準；
一般情況下，為了取得更加準確的測量值，需要多測量幾組數據求其平均值；
待測試樣硬度越高，測量結果越準確。因為，材料硬度越高，透聲性越好，測量結果就越精確；
被測工件的彈性模量與標塊彈性模量之間的差距，亦會影響測量結果準確性，使用彈性模量相同或相近的試塊調校可減小此類誤差；
為保護壓頭不損壞應保證被測工件硬度范圍在國家相關標準以內，以防止材料過硬碰壞壓頭。

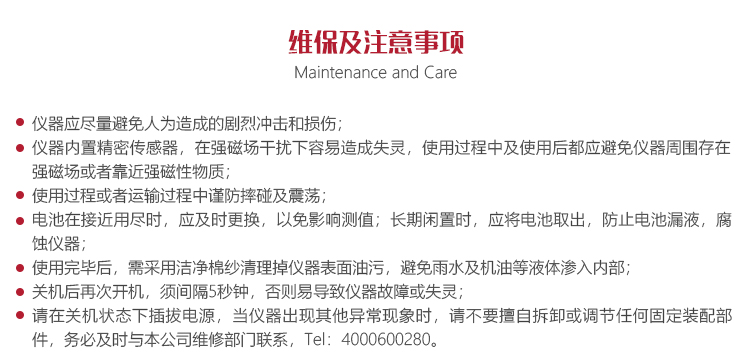

儀器的保養與維護儀器應盡量避免人為造成的劇烈沖擊和損傷；
儀器內置精密傳感器，在強磁場干擾下會失去測量精度，使用過程中及使用后都應避免周圍存在強磁場或者靠近強磁性物質
使用過程或者運輸過程必須防摔防震蕩；
電池在接近用盡時，應及時更換，以免影響測量精度；長期閑置時，應將電池取出，防止電池漏液，腐蝕儀器；
使用完畢后，需采用潔凈棉紗清理掉儀器表面油污，避免雨水及機油等液體滲入內部；
關機后的再次開機，須間隔5秒鐘，否則易導致儀器故障或失靈；
請在關機狀態下插拔電源，當儀器出現其他異常現象時，請不要擅自拆卸或調節任何固定裝配部件，務必及時與本公司維修部門聯系，Tel：4000600280.
-
-

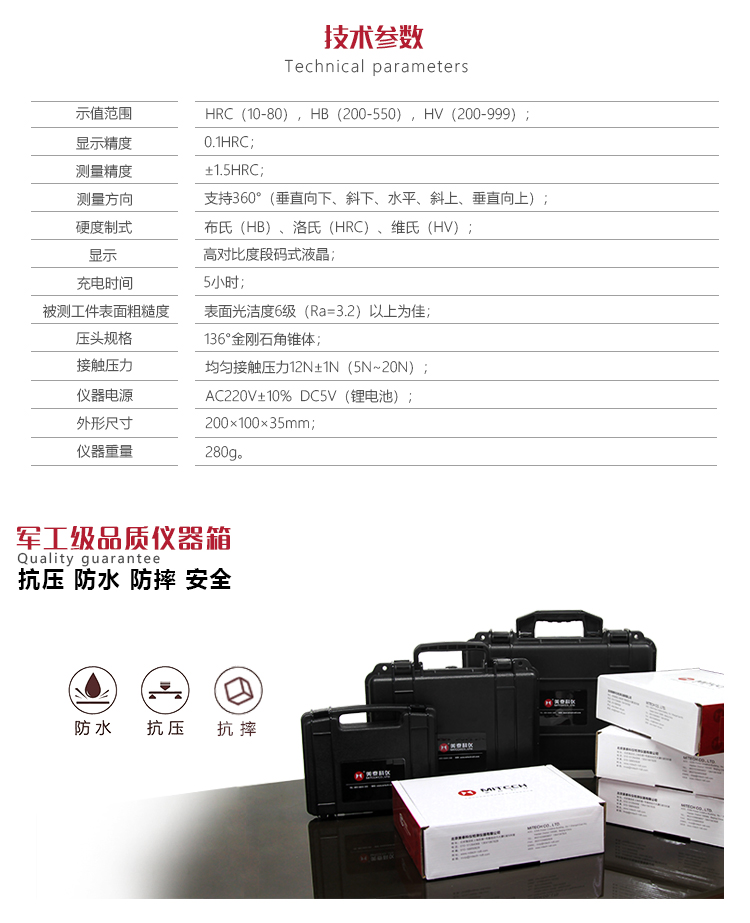

測量范圍 HRC（10-80），HB（200-550），HV（200-999） 顯示精度 0.1HRC 測量精度 ±1.5HRC 測量方向 支持360°（垂直向下、斜下、水平、斜上、垂直向上） 硬度制式 布氏（HB）、洛氏（HRC）、維氏（HV） 顯示 高對比度段碼式液晶 充電時間 5小時 被測工件表面粗糙度 表面光潔度6級（Ra=3.2）以上為佳 壓頭規格 136°金剛石角錐體 接觸壓力 均勻接觸壓力12N±1N（5N~20N） 儀器電源 AC220V±10%，DC5V（鋰電池） 外形尺寸 200×100×35mm 儀器重量 280g -

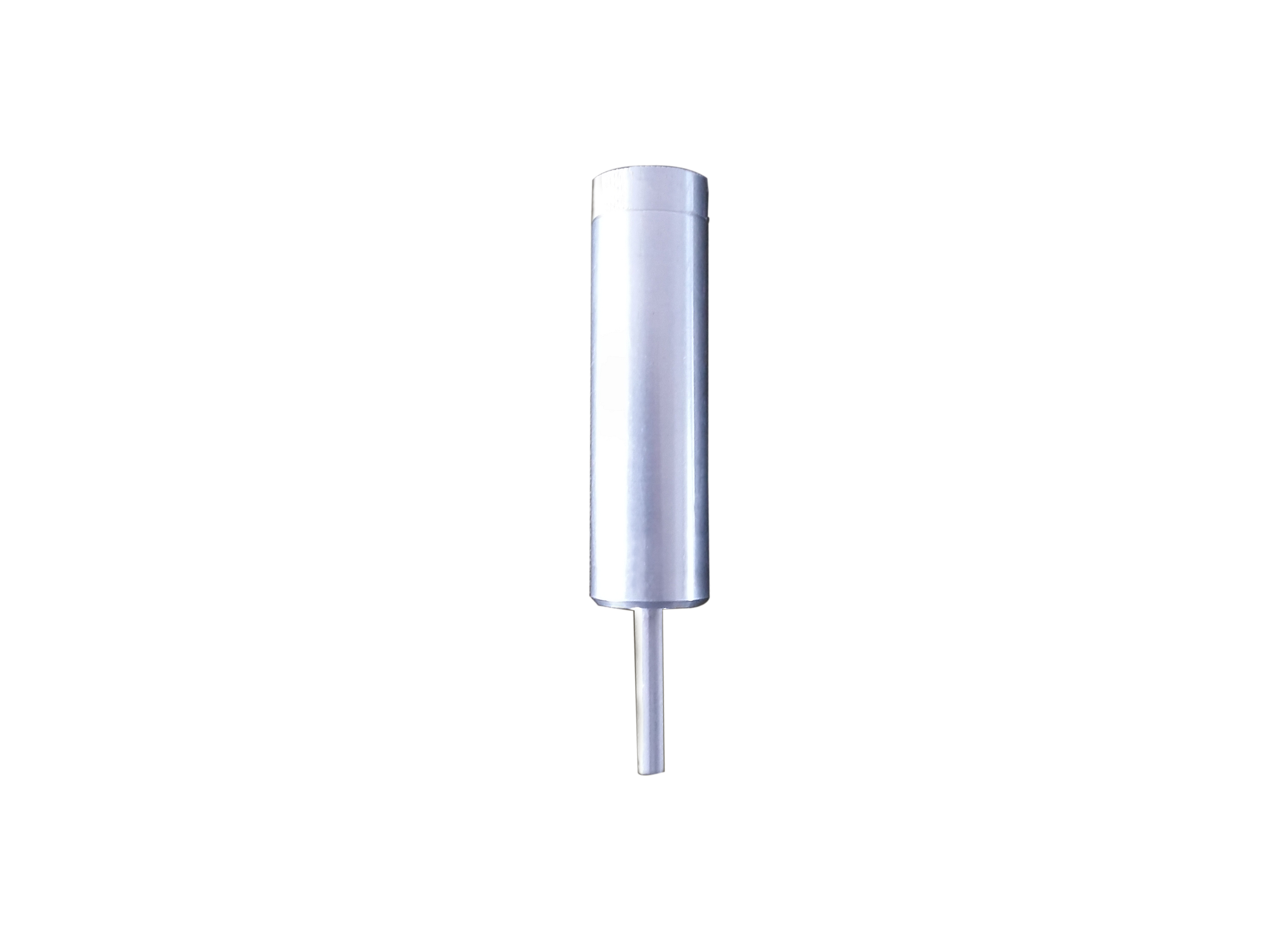

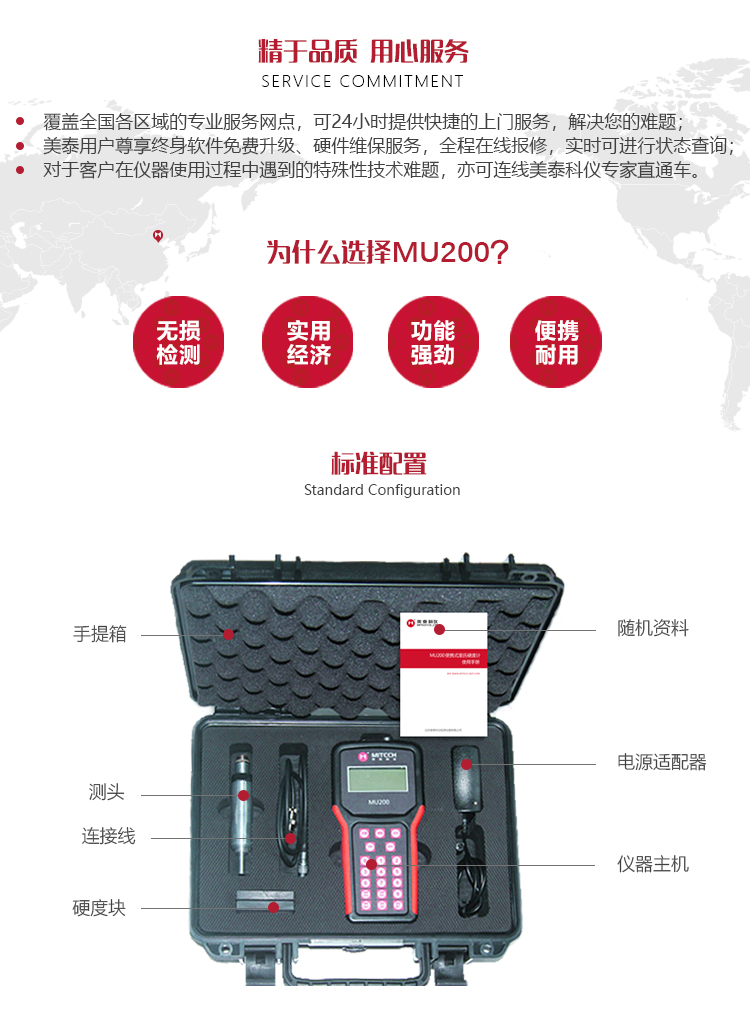

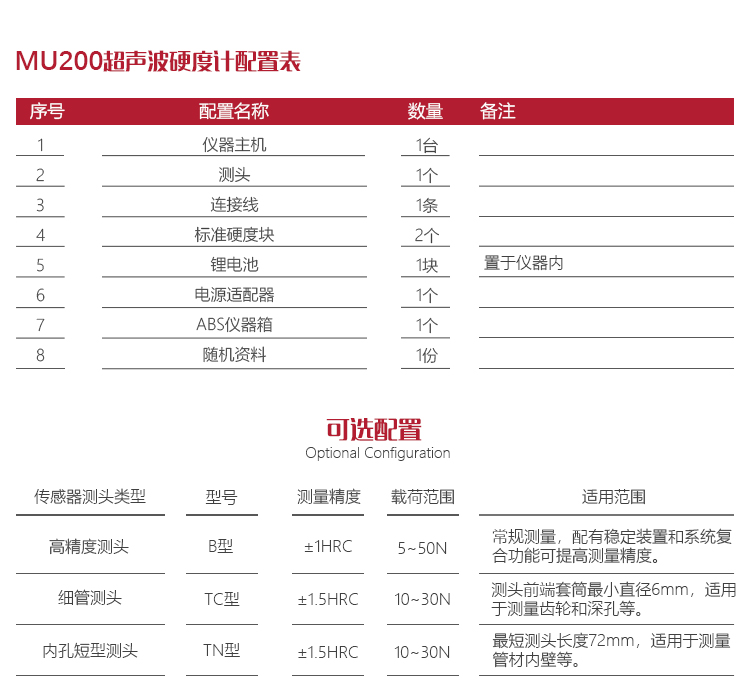

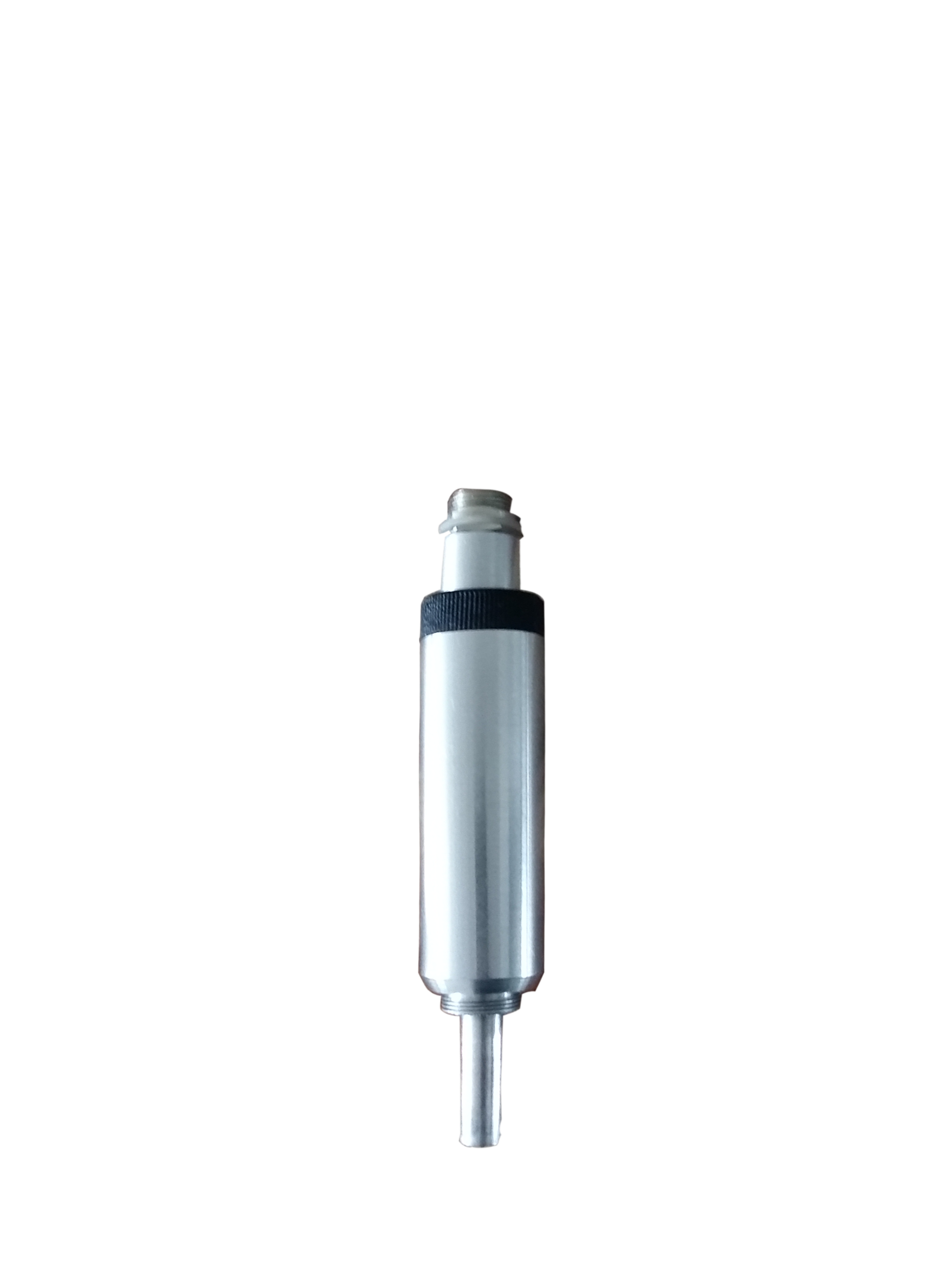

MU200超聲波硬度計A型標準測頭 美泰MU200超聲波硬度計A型標準測頭，內置環形傳感器，測量精度±1.5HRC，示值精度0.1HRC，壓頭接觸工件表面時的載荷范圍為：10-50N。可測量大多數非異形工件。被廣泛的應用于：模具型腔；軸承及其它零件；壓力容器、汽輪發電機組及其設備的失效分析；重型工件；已安裝的機械或永久性組裝部件；試驗空間很狹小的工件；金屬材料倉庫的材料區分；大型工件大范圍內多處測量部位的快速檢驗。 MU200超聲波硬度計連接線纜 美泰MU200超聲波硬度計連接線纜，長度規格 850mm，屬美泰系列便攜式硬度計的標準配置，用于連接測頭與主機。 MU200超聲波硬度計標準硬度塊 美泰MU200超聲波硬度計標準硬度塊，分為高塊和低塊兩種，尺寸規格 60×40×12（mm）,主要用于判定硬度計工作時的誤差是否在國家標準或國際標準允許的范圍內，用于儀器使用前校準，以減小測量誤差。每個標準硬度塊上刻有硬度值均與合格資證一一對應，可保證其國家標準或國際標準的追溯性。標準塊均采用鍍硬化層的工藝特制而成，選材優良，硬度值穩定可靠，美泰超聲波硬度計標準硬度塊嚴格按照相關標準制定，主要應用于A型常規傳感器測頭的標定與核驗，也可適用于B型、TC型、TN型等多種異型測頭裝置，是日常硬度檢測及校正應用的標準依據，是確保精準硬度測量必備的配件。 MU200超聲波硬度計電源適配器 輸出電壓電流分別為4.2V，2A，適配于美泰MU200超聲波硬度計鋰電池，為電池充電。 MU200隨機資料 美泰MU200超聲波硬度計儀附有專用的隨機裝箱資料。包括產品合格證、保修卡、產品說明書、裝箱清單。隨機資料采用專用的銅版紙印制，說明書的圖文設計美觀、易懂、便于長久保存。注：美泰品牌系列產品的隨機資料均可登陸www.jszhengliang.com下載電子版。 MU200超聲波硬度計鋰電池 充電時間5h，輸出電壓3.7V，美泰MU200超聲波硬度計內置鋰電池采用低功耗設計理念設計，超長待機。 MU200超聲波硬度計ABS儀器箱 美泰MU200超聲波硬度計儀器箱，尺寸規格32cm×24cm×11cm。采用ABS工程塑料精制而成，密封防水、抗摔防震，具有耐熱性、耐低溫等優良性能，可有效防御惡劣環境中的油污、粉塵及各種腐蝕，箱體尺寸符合航空、列車攜帶標準（可放于座位底下和行李架上），安全、可靠、穩定。
-
MU200超聲波硬度計B型高精度測頭 美泰MU200超聲波硬度計B型高精度測頭，內置更加精密的傳感器，測量示值精度可達±1HRC，壓頭接觸工件表面時的載荷范圍為5-50N。可測量大多數非異形工件。配有穩定裝置和系統復功能使儀器精度達到最佳測試狀態，堅固耐用，易于更換，使用方便。
MU200 超聲波硬度計TN型短測頭 美泰MU200超聲波硬度計TN型短測頭，內置環形傳感器，測量示值精度達到±1.5HRC，壓頭接觸工件表面時的載荷范圍為10-30N，測頭最小長度72mm。用于管材內壁等常規測頭無法直接接觸的小空間內壁硬度的測量。屬于美泰超聲波硬度計的可選配置。堅固耐用，易于更換，使用方便。
MU200超聲波硬度計TC型細管側頭 美泰MU200超聲波硬度計TC型細管測頭，內置環形傳感器，測量示值精度達到±1.5HRC，壓頭接觸工件表面時的載荷范圍為10-30N，測頭前端套筒最小直徑6mm。可測量齒輪和深孔等常規測頭無法直接測量的異形工件，屬于美泰超聲波硬度計的可選配置。堅固耐用，易于更換，使用方便。
