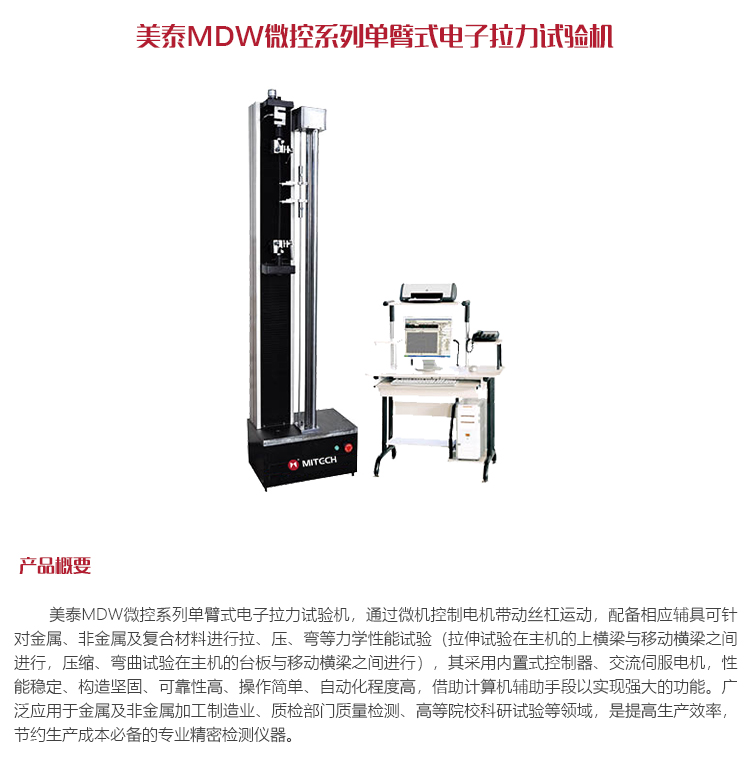

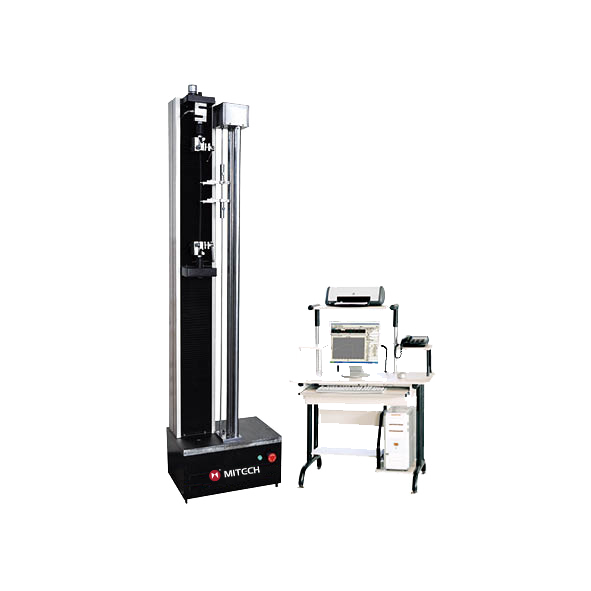

產品概述美泰MDW微控系列單臂式電子拉力試驗機，通過微機控制電機帶動絲杠運動，配備相應輔具可針對金屬、非金屬及復合材料進行拉、壓、彎等力學性能試驗（拉伸試驗在主機的上橫梁與移動橫梁之間進行，壓縮、彎曲試驗在主機的臺板與移動橫梁之間進行），其采用內置式控制器、交流伺服電機，性能穩定、構造堅固、可靠性高、操作簡單、自動化程度高，借助計算機輔助手段以實現強大的功能。廣泛應用于金屬及非金屬加工制造業、質檢部門質量檢測、高等院校科研試驗等領域，是提高生產效率，節約生產成本必備的專業精密檢測儀器。

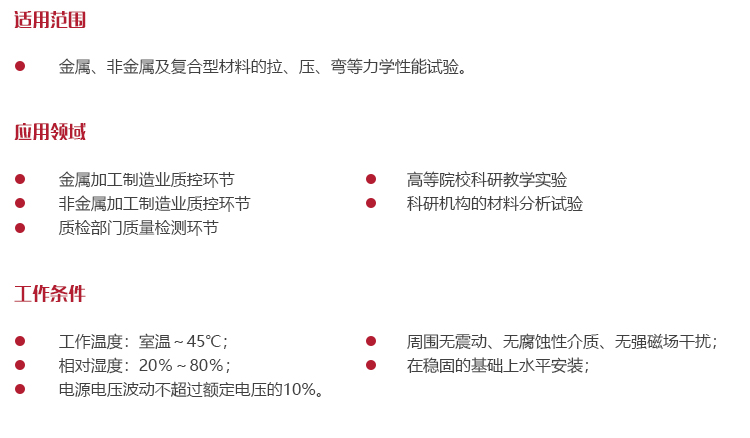

功能用途金屬加工制造業質控環節
非金屬加工制造業質控環節
高等院校科研教學實驗
科研機構的材料分析試驗
質檢部門質量檢測環節

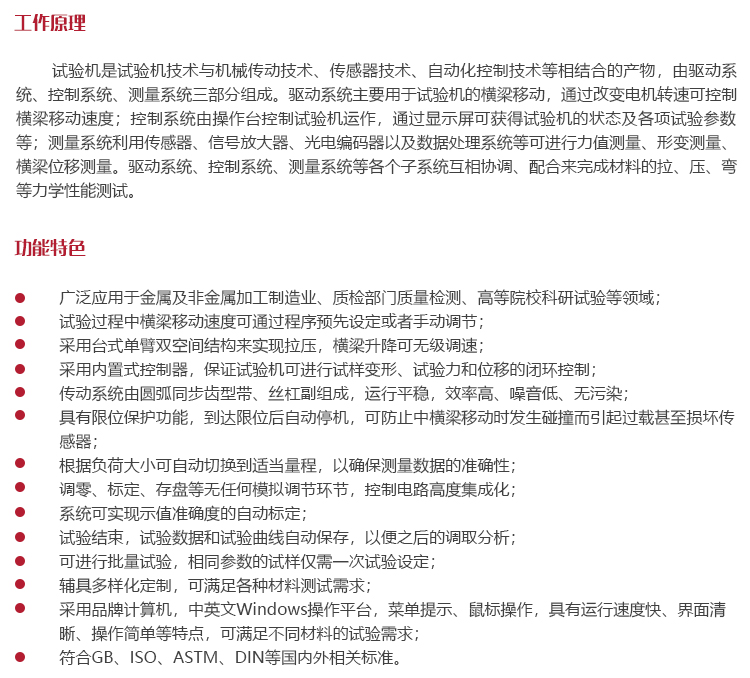

工作原理試驗機是試驗機技術與機械傳動技術、傳感器技術、自動化控制技術等相結合的產物，由驅動系統、控制系統、測量系統三部分組成。驅動系統主要用于試驗機的橫梁移動，通過改變電機轉速可控制橫梁移動速度；控制系統由操作臺控制試驗機運作，通過顯示屏可獲得試驗機的狀態及各項試驗參數等；測量系統利用傳感器、信號放大器、光電編碼器以及數據處理系統等可進行力值測量、形變測量、橫梁位移測量。驅動系統、控制系統、測量系統等各個子系統互相協調、配合來完成材料的拉、壓、彎等力學性能測試。
工作條件工作溫度：室溫～45℃；
相對濕度：20％～80％；
周圍無震動、無腐蝕性介質、無強磁場干擾；
在穩固的基礎上水平安裝；
電源電壓波動不超過額定電壓的10%。
儀器特點廣泛應用于金屬及非金屬加工制造業、質檢部門質量檢測、高等院校科研試驗等領域；
試驗過程中橫梁移動速度可通過程序預先設定或者手動調節；
采用臺式單臂雙空間結構來實現拉壓，橫梁升降可無級調速；
采用內置式控制器，保證試驗機可進行試樣變形、試驗力和位移的閉環控制；
傳動系統由圓弧同步齒型帶、絲杠副組成，運行平穩，效率高、噪音低、無污染；
具有限位保護功能，到達限位后自動停機，可防止中橫梁移動時發生碰撞而引起過載甚至損壞傳感器；
根據負荷大小可自動切換到適當量程，以確保測量數據的準確性；
調零、標定、存盤等無任何模擬調節環節，控制電路高度集成化；
系統可實現示值準確度的自動標定；
試驗結束，試驗數據和試驗曲線自動保存，以便之后的調取分析；
可進行批量試驗，相同參數的試樣僅需一次試驗設定；
輔具多樣化定制，可滿足各種材料測試需求；
采用品牌計算機，中英文Windows操作平臺，菜單提示、鼠標操作，具有運行速度快、界面清晰、操作簡單等特點，可滿足不同材料的試驗需求；
符合GB、ISO、ASTM、DIN等國內外相關標準。

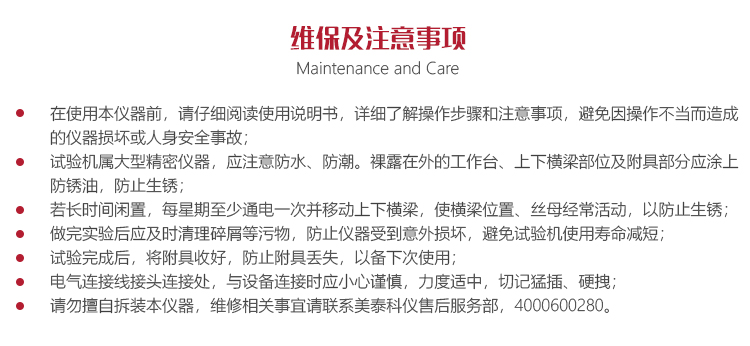

操作方法及注意事項儀器的保養與維護在使用本儀器前，請仔細閱讀使用說明書，詳細了解操作步驟和注意事項，避免因操作不當而造成的儀器損壞或人身安全事故；
試驗機屬大型精密儀器，應注意防水、防潮。裸露在外的工作臺、上下橫梁部位及附具部分應涂上防銹油，防止生銹；
若長時間閑置，每星期至少通電一次并移動上下橫梁，使橫梁位置、絲母經常活動，以防止生銹；
做完實驗后應及時清理碎屑等污物，防止儀器受到意外損壞，避免試驗機使用壽命減短；
試驗完成后，將附具收好，防止附具丟失，以備下次使用；
電氣連接線接頭連接處，與設備連接時應小心謹慎，力度適中，切記猛插、硬拽；
請勿擅自拆裝本儀器，維修相關事宜請聯系美泰科儀售后服務部，4000600280。
-
-
技術參數 MDW-01~5A 結構形式 單臂結構 最大試驗力 0.1~5KN 試驗機等級 1級（0.5級） 操作方式 微機控制（中英文軟件操作） 力值測量范圍 最大試驗力的2％-100％（0.4％-100％） 試驗力準確度 優于示值的±1％（或者±0.5％特殊選擇） 變形顯示誤差 ±1％（或者±0.5％） 試驗力最小分辨力 0.01N 橫梁位移精度 ±1％（±0.5％） 變形準確度 優于±1％（±0.5％） 調速范圍 0.01-500mm/min 試驗行程 ≥600mm（可根據客戶需求定制） 試驗空間調整機構 步進電機/伺服電機，低噪音同步帶傳動 保護功能 過載保護、限位保護 供電電源 220V 夾具形式 根據客戶需求，配置合適夾具，特殊夾具可根據客戶定做 外形尺寸 450*260*1470mm 整機重量 約120kg -
-
